엑셀(EXCEL) 값들의 비율을 보여주는 원형 차트 그리기와 꾸미기(원 그래프, 파이 차트)

목차

1. 원형 차트 그리기

2. 원형 차트의 종류

3. 표 꾸미기 - 빠른 레이아웃

4. 표 꾸미기(계열 서식)

5. 서브 그래프 그리기 - 원형 대 원형, 원형대 막대



원형 차트(원 그래프, 파이 차트)는 데이터를 시각적으로 표현하기 좋은 그래프 형식입니다.

원형 차트는 전체를 100%로 각 범주 또는 항목이 전체에서 차지하는 상대적인 비율을 보여줍니다.

데이터의 분포나, 비율을 시각화할 때 사용됩니다.



320x100





1. 원형 차트 그리기

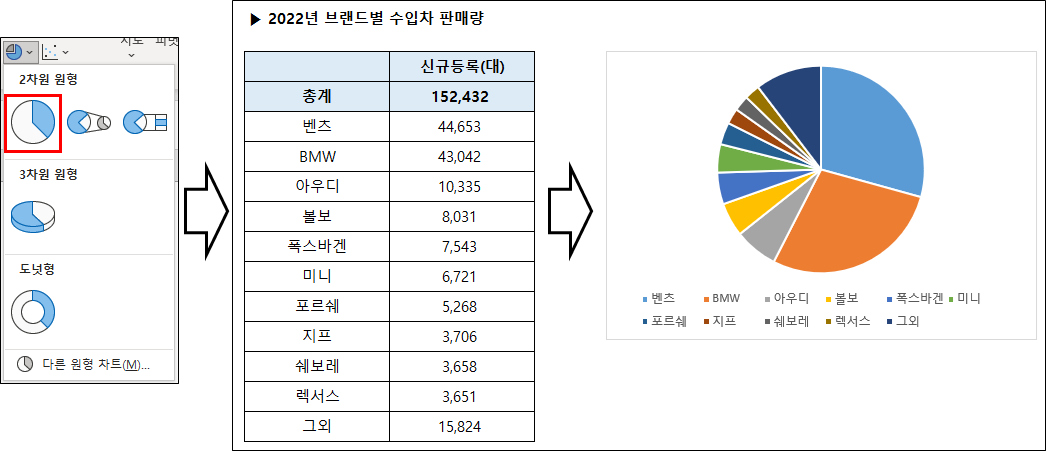

범위를 선택하고 상단의 차트 그리기를 통해 그립니다.

기본적인 원형 차트는 데이터를 시각화하고 범주를 표현합니다.

그릴수 있는 종류도 다양합니다.



원형 그래프 그리기





2. 원형 차트의 종류



큰 범주의 디자인으로는 3가지가 있습니다.

기본형을 포함해서 3차원 원형과 도넛형을 줍니다.

기능적으로 다르지 않고 모양만 다르다고 보면 됩니다.



그래프의 형태

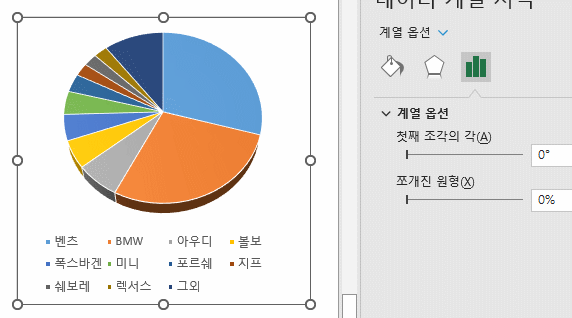

3차원 원형은 3차원 회전을 적용할 수 있습니다.

그림영역의 서식을 통해서 회전을 시킬 수 있는데, Y 방향 회전을 통해서 볼륨감을 줄 수 있습니다.

개인적으로 이렇게 하는 것이 자주 사용하는 원형 그래프입니다.



3차원 회전





3. 표 꾸미기 - 빠른 레이아웃



차트를 선택하면 [상단매뉴] - [차트디자인]에서 표를 빠르게 꾸밀 수 있습니다.

빠른 레이아웃과 차트 스타일을 통해서 원하는 디자인을 선택할 수 있습니다.

적용한 결과입니다.



표 꾸미기 적용결과









4. 표 꾸미기(계열 서식)



그 외에도 수동으로도 꾸미는 기능이 많습니다.

원형 그래프에서 특히 중요한 기능을 보겠습니다.



① 데이터 레이블



원형차트에서 가장 중요한 것을 데이터 레이블입니다.

표를 선택하고 [상단매뉴] - [차트디자인]-[차트요소추가]에서 데이터 레이블을 추가합니다.

항목의 이름과 백분율을 표시해서 알기 쉽게하고 레이블 위치를 조정해서 보기 쉽게 합니다.



데이터 레이블



② 회전시키고 간격 조정하기 - 계열옵션



모양을 원형차트의 특징을 계열 옵션에서 조정합니다.

데이터의 각을 회전시키고 간격을 설정할 수 있습니다.



계열 설정하기





5. 서브 그래프 그리기 - 원형 대 원형, 원형대 막대



원형차트의 약점은 원공간에 데이터를 눌러 넣다보니 많으면 가독성이 매우 떨어집니다.

이럴 때 사용하기 위해서 작은 계열을 옮겨 별로 공간에 표시하는 기능이 있습니다.



기타 차트



① 차트 그리기



두 가지 방식은 동등합니다.

자동으로 몇개의 계열을 묶어서 하나 크게 표현하고, 그 계열은 옆에 작게 그립니다.

그걸 원으로 할지 막대로 할지만 선택합니다.

모두 다 볼 수 있는 장점이 있지만 기타부분을 강조하는 것처럼 보여질 수도 있습니다.



기타를 따로 빼는 원형 차트



② 서브 그래프 서식 조정하기



작은 그래프의 서식은 계열 옵션에서 조정 할 수 있습니다.

둘째 영역 값을 조절하면 기타로 묶이는 계열의 수를 조정할 수 있습니다. 작은 것부터 하나씩 기타로 들어갑니다.

둘째 영역 크기는 원 그래프 대비해서 크기를 키울 수 있습니다.

첫째 그래프 기준으로 0~200%까지 가능한데 100보다 큰 경우에는 원 그래프 보다 커집니다.
