Image J를 이용해서 이미지의 화질 편집하기(밝기/대비, 흐리게 하기, 선명하게 하기, 흑백변환)



Image J에서도 영상 해석을 하기도 하기 단순히 보기 좋으라고 하는 경우가 있습니다.

영상 분석시 알고리즘에 적합한 영상을 얻기 위해서 화질을 변경하는데 대표적으로 쓰이는 방법을 알아보겠습니다.





1. 밝기와 대비 변경하기(Brightness & Contrast)



가장 대표적으로 이미지를 변경하는 기능입니다.

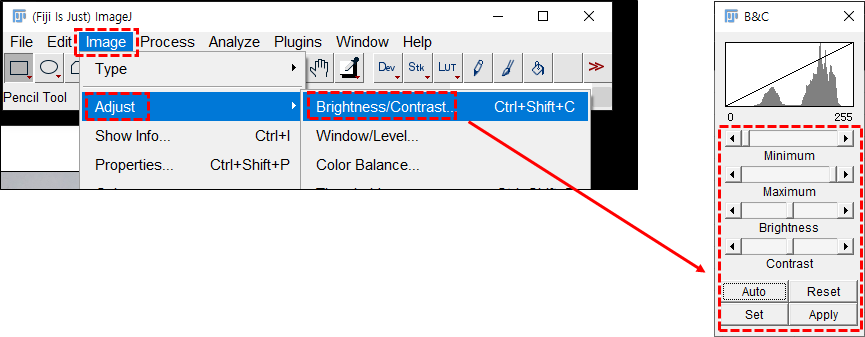

Image J 인터페이스에서 [Image] - [Adjust] - [Brightness/Contrast]를 클릭하면 B&C가 활성화 됩니다.

단축키로는 Ctrl+Shift+C로도 부를 수 있습니다.



밝기 대비 변경하기



수행하는 기능은 아래와 같습니다.

먼저 ① 편집을 하고 ② 마음에 들면 Apply로 적용합니다. ③ 그런 후 저장까지 해야 합니다.

Apply만 적용한 상태에서도 Image J에서 Process가 돌아가기는 합니다.

저장을 해야 파일에 적용됩니다.



• Min Max : 특정 명도를 기준으로 밝거나 어둡게 만듭니다.
• Brightness(밝기) : 이미지 전체 밝기를 일괄적으로 높이거나 낮춥니다.
• Contrast(대비) : 밝은 영역과 어두운 영역의 차이(기울기)를 조정합니다.
• Auto(자동조정) : Image의 밝기 분포를 분석하여 기울기를 자동으로 조정합니다.
• Reset : 셋업을 잘못했을 때 이미지를 원래대로 조정합니다.
• Set : 밝기의 기울기를 수동으로 입력합니다.
• Apply : 지금 그림을 이미지에 적용합니다.

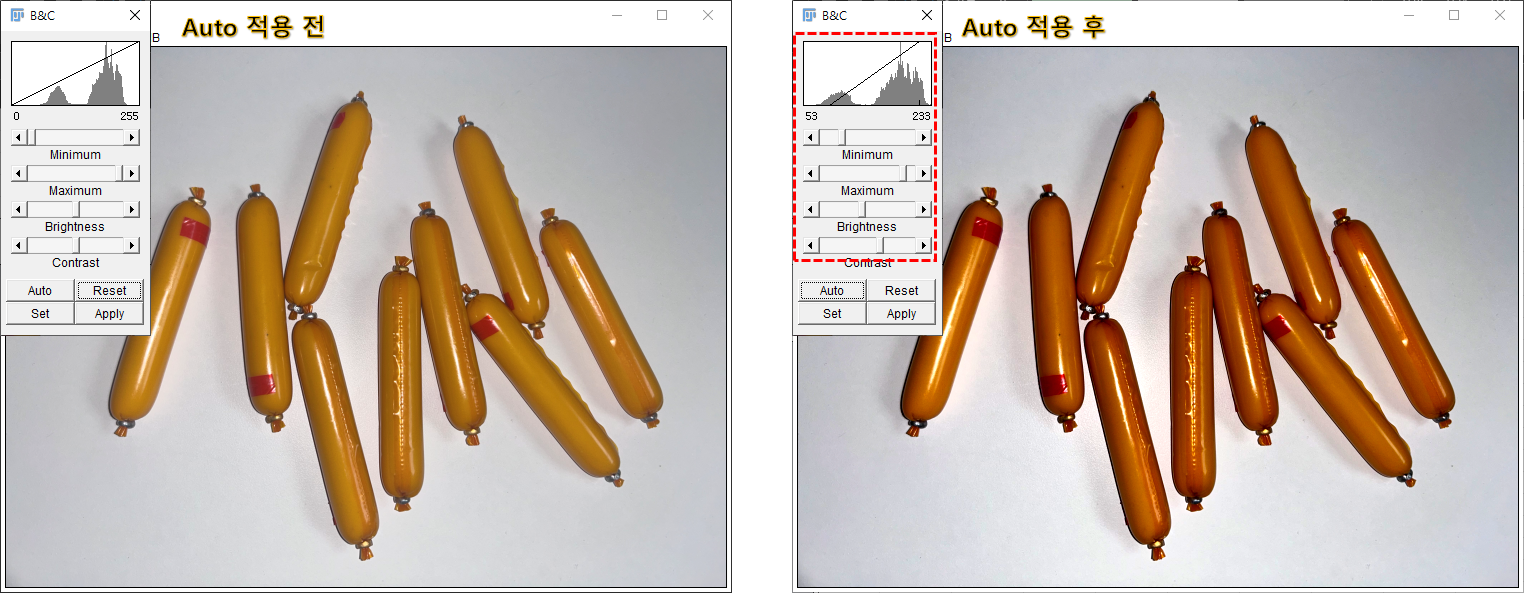

Auto 적용하기



Auto 기능은 편리하지만 그다지 좋지 않을 때도 있습니다.

위의 경우를 보면 대비가 올라갔습니다. 하지만 붉어져서 보기에는 별로군요.











2. 흐리거나 선명하게 하기(Smooth, Sharpen)



① Smooth, Sharpen 기능으로 변경하기

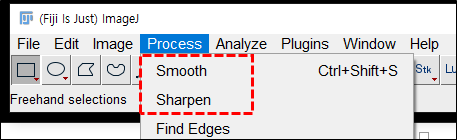

Image J의 인터페이스 상에서 [Process] - [Smooth, Sharpen]입니다.

자동으로 Smooth는 흐리고 Sharpen은 선명하게 만들어줍니다.

이걸 한번 두번 적용하면서 원하는 이미지가 나올 때 까지 적용할 수 있습니다.



기능 위치



아래 적용한 예제입니다.

각 기능에 따라서 이미지가 변하는 것을 확인 할 수 있습니다.



흐리게 선명하게 적용하기







② 필터로 이미지 선명도 변경하기



한편으로 필터를 사용하여 얼마나 조정하는지 결정할 수 있습니다.

인터페이스 위에 [Process] - [Gaussian Blur]는 흐려지게하고

반면 [Process] - [Unsharp Mask]는 선명하게 합니다.



필터로 적용하기



이 필터 기능에서는 몇 픽셀 반경으로 영향을 줄 것인지 설정할 수 있습니다.

원하는 값을 찾을 때까지 값을 변경하면서 적용할 수 있도록 Preview도 지원합니다.



숫자로 흐려지는 정도 조절하기





선명한 이미지가 좋아 보이기는 하지만 선명한 경우 노이즈도 선명해 집니다.

흐리게 하는 경우가 노이즈 제거에 유용하여 더 많이 사용됩니다.

이미지 프로세스에서는 그 때 그 때 효과가 좋은 것으로 사용하면 됩니다.









3. 흑백으로 변경하기



흑백으로 변경할 때는 [Image] - [Type]에서 변경합니다.

8, 16, 32 bit 이미지로 변경할 수 있습니다.

보통 8 bit를 사용합니다.

원하는 경우에 H(색상), S(채도), V(명도)로 변경할 수도 있습니다.



흑백으로 변경하기



흑백으로 변경하는 것이 이미지 해석에 좋은 경우가 많습니다.

색상이 포함된 이미지가 보기에는 좋지만 정보가 많아서 오류가 나기 쉽습니다.

흑백으로 변경하는 동안 형상에 대한 정보가 주로 남아서 많은 경우에 분석에 적합합니다.

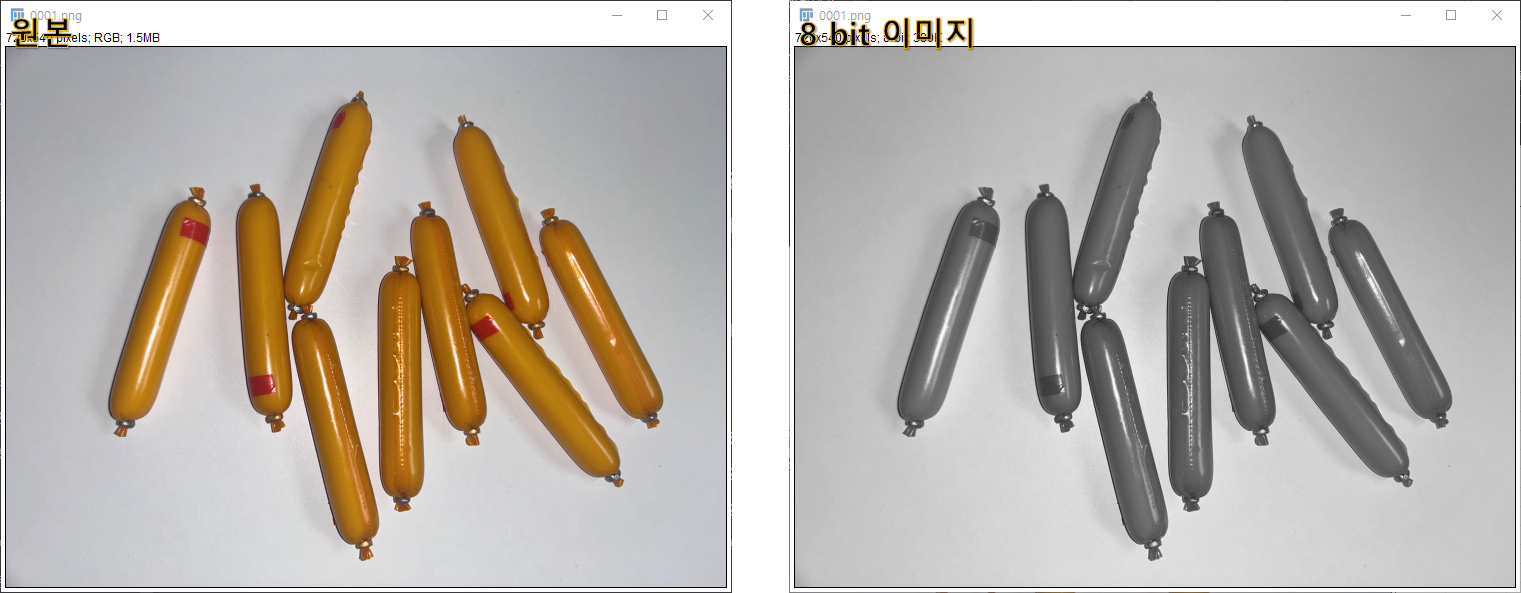

흑백으로 변경한 예
