엑셀(EXCEL), 가로형 막대 그래프와 분산형 그래프(선) 그래프 조합하는 방법

혼합형 그래프



엑셀에서는 세로형 막대그래프와 꺽은 선형 혹은 분산형 그래프를 혼합할 수 있도록 되어있습니다.

하지만 가로형 막대그래프 되어 있는 경우에는 혼합형을 지원하지 않습니다.
그래서 수동으로 설정해야 합니다. 오늘은 "전체 가구중 1인가구의 주거유형 그래프"를 예로 그려 보겠습니다.





320x100





① 먼저 심플하게 모든 데이터를 가로형 막대 그래프로 그립니다.



가로형 그래프



② 빨간 계열의 "1인가구" 항목을 분산형으로 바꿉니다.



그럼 그래프의 가로세로가 바뀝니다.
이것 자체는 엑셀의 틀이라서 어쩔수가 없습니다.
분산형의 특성을 이용해야 합니다.



1인가구만 분산형으로 변경



③ X와 Y의 범위를 입력합니다.



분산형은 데이터를 X와 Y를 각각 설정할 수 있습니다.

X는 DATA자체를 입력하고 Y는 별도로 아래표처럼 0.5부터 1간격으로 DATA를 만들어 줍시다.







④ 오른쪽 보조 세로축은 최소값 0~ 최대값 5로 설정합니다.



범위 조절하기

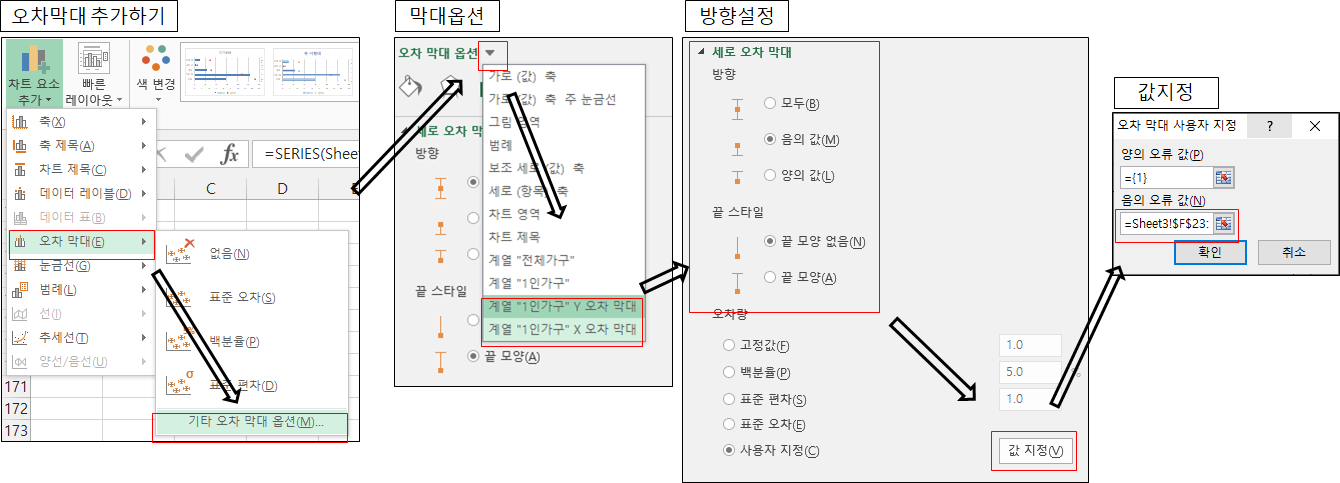

⑤ 오차 막대로 꾸미기



조금 허전하니까 오차막대를 적용해 보겠습니다.

2번째 DATA를 선택하고 [상단매뉴] - [디자인] - [차트요소추가] - [오차막대]를 선택합니다.

X 오차막대는 지워버리고 Y 오차 막대만 남깁니다.

음의 값만 남긴후에 값지정에서 값을 입력합니다.

(이경우에는 0.5, 1.5 ~ 4.5의 셀값을 그대로 입력합니다.)





오차막대



마지막으로 오차막대에 끝모양을 화살표로 변경합니다.



화살표로 변경했습니다.



⑥ 최종적으로 꾸미기 적용



마지막으로 값에 레이블을 적용하고 가볍게 색상을 변경했습니다.

아래 표로 전체 주거 형태중 1인가구가 어떻게 다른지 볼수가 있습니다.

1인가구는 전체 주거에서 아파트의 비중이 적고 단독이 높은 것이 특성으로 볼수 있네요.



완성본입니다.
