오토캐드를 하다보면 세세한 걸 그리면서 비교하고도 싶고, 또 큰 도면의 여러부분을 봐야합니다.
수치 시물레이션을 하다보면 원본을 왼쪽에 띄우고 오른쪽에 작업중인 창을 띄우기도 하죠.
물론 파일을 두개 만들어서 띄우는게 좋습니다. 하지만 두개 파일은 나름 단점도 많죠.
우선 두개를 따로 열어야 하는 번거로움이요.

① 뷰포트 기능 사용하기

그럼 두개의 창을 여는 뷰포트 기능을 알아보겠습니다.

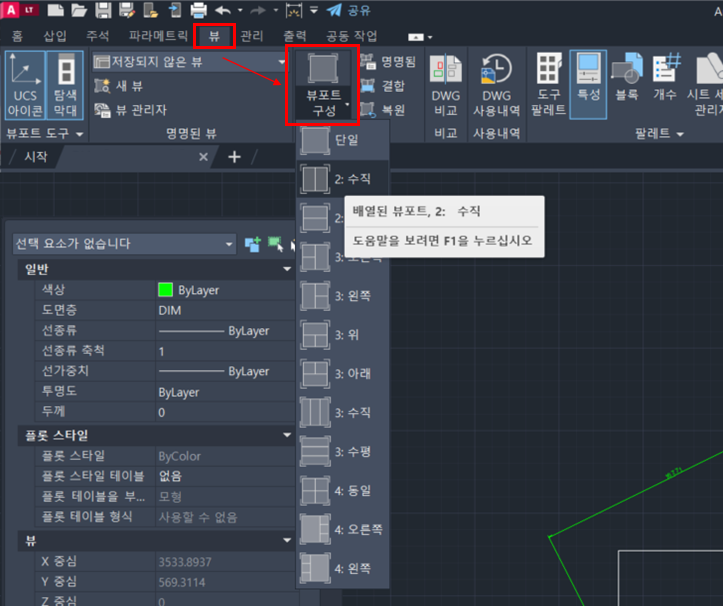

[상단매뉴] - [뷰] - [뷰포트구성]을 클릭합니다.
뷰포트를 설정할 수 있는 옵션들이 보입니다. 예시를 작성하는 제 모니터는 작으니,
수직으로 두개의 포트만 설정하도록 합니다.

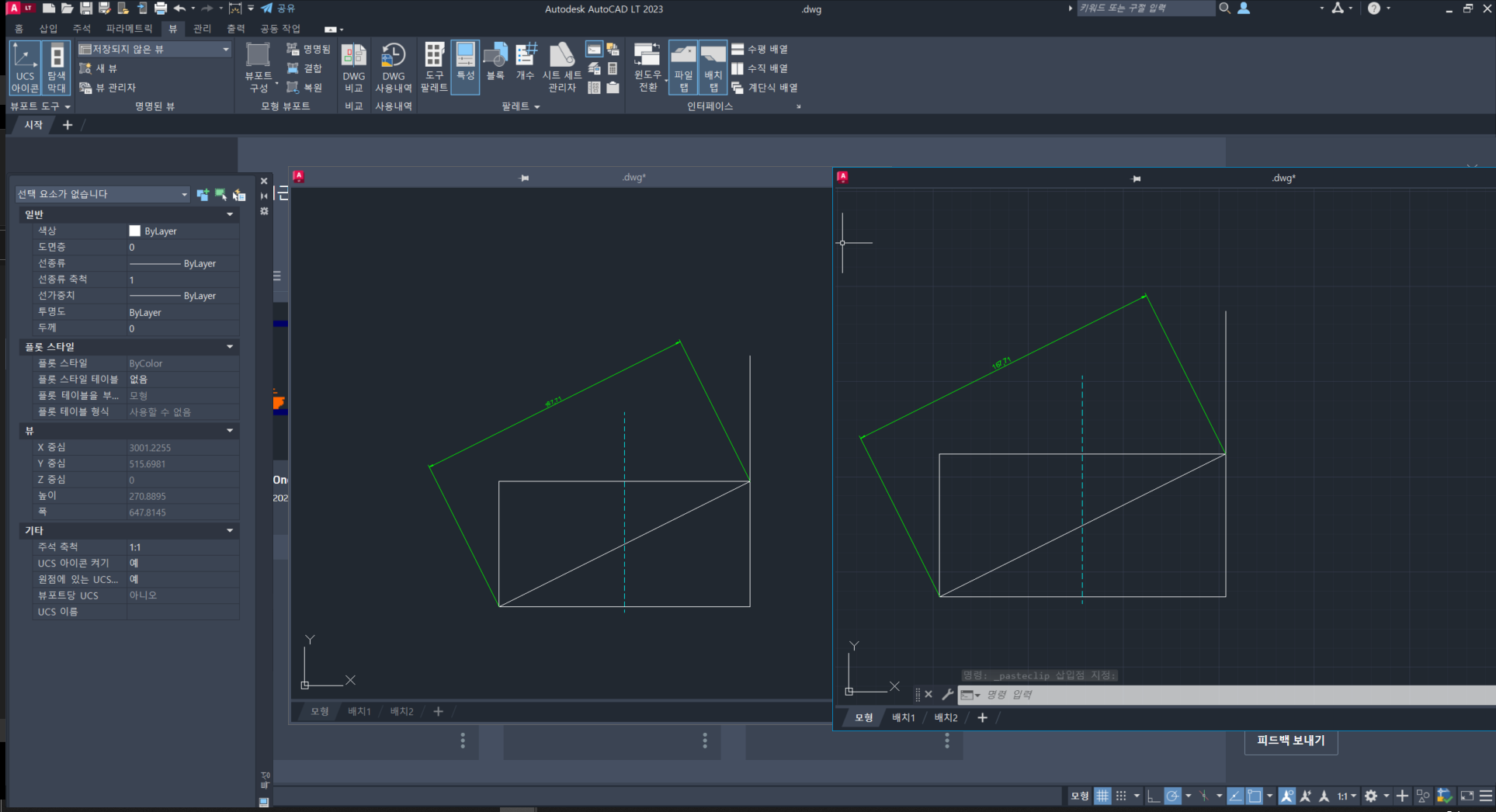

이제 뷰포트가 나누어 졌습니다.

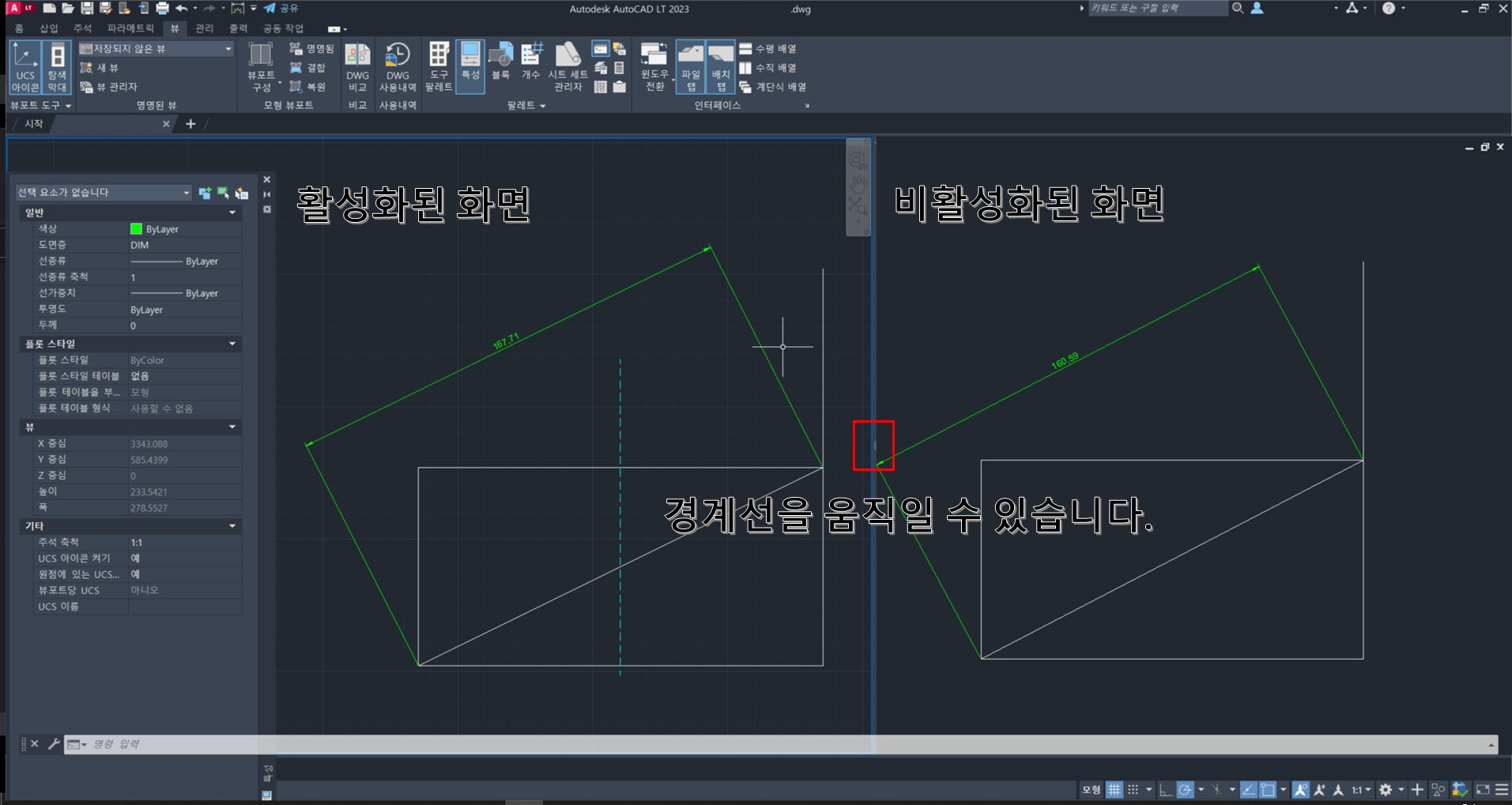

수직으로 경계선이 생기고 좌우로 창이 나누어 집니다.
만지고 싶은 뷰를 마우스 왼쪽 클릭하면 조작 할 수 있습니다.
또 중간에 경계 막대기를 움직여서 영역을 조정할 수도 있습니다.

② 뷰포트 해제하기

뷰포트를 해제 하시려면 다시 [상단매뉴] - [뷰] - [뷰포트구성]를 클릭합니다.
그리고 난 후 맨위의 "단일"을 선택하시면 해제가 됩니다.
이 때 중요한 것은 선택한 창이 커지면서 단일창의 중심이 됩니다.
이 방법을 잘 이용하면 편하게 작업할 수도 있습니다.

③ 명령어로 뷰포트 사용하기

명령어 "VPORTS"를 직접 입력하여 뷰포트를 사용할 수도 있습니다.
명령어 창에 입력하면 뷰포트 설정 매뉴가 출력됩니다.

이 창에서도 매뉴에서 선택한 것과 비슷하게 출력 할 수 있습니다.

미리 보기 창에서 설정할 내용을 선택하고 설정을 할 수 있습니다.

여기에는 3D도 보는 기능이 있고, 또 한번 설정한 구성을 저장하는 기능이 있습니다.

목차

1. CELL 함수

2. CELL 함수의 info_type

3. 설명이 필요한 기능

4. "format"으로 반환되는 리스트

셀에는 입력할 수 있는 것은 값과 서식으로 나눌 수 있습니다.

숫자의 서식을 입력하게 하는 텍스트 함수가 있습니다.

(엑셀(EXCEL) 서식을 변경하는 TEXT 함수로 값의 표시형식을 변경하기)

하지만 어떤 서식이 들어있는 확인하는 것 역시 필요합니다.

셀서식을 읽어주는 CELL 함수가 필요할 때가 있습니다.

1. CELL 함수

주로 사용자 서식으로 들어간 셀의 상태를 반영해 줍니다.

그리고 셀의 주소를 읽거나 다른 기능이 추가적으로 있습니다.

CELL(info_type, [reference]) : 셀의 서식, 위치, 내용을 반영합니다.

• info_type : 어떤 기능을 수행할 것인지 결정합니다.
• [reference] : 셀의 참조를 반영합니다. 없는 경우에는 지금 서식이 있는 셀의 주소를 입력합니다.
• 하는 일이 많은 함수라서 사용법도 많이 복잡합니다. 입력을 하면 info_type을 선택하거나 입력할 수 있습니다.
  주의할 점은 속성을 ""(쌍따움표) 안에 입력해야 합니다.

2. CELL 함수의 info_type

수행할 수 있는 기능이 많습니다.

하지만 추가 설명이 많이 필요한 것도 많습니다.

전체적인 기능은 아래 표를 보시면 됩니다.

여기에 또 설명이 필요한 항목이 있습니다.

그 부분은 밑에서 설명 드리겠습니다.

3. 설명이 필요한 기능

① 셀서식을 읽는 속성("type" , "parentheses" , "color" , "format")

셀서식을 읽는 속성이 여러개 있습니다.

이 숫자의 형식이 색을 읽는 경우는 오직 셀서식에서 변경한 것만 동작합니다.

예를 들어 COLOR의 경우 사용자 서식을 통해 [빨강]등으로 색상을 입력해야 합니다.

(서식, 표시형식의 사용자 지정 형식으로 입력한 값을 원하는 대로 표시하기)

② "contents"

reference를 입력하면 그 값을 그대로 출력합니다.

하지만 생략하면 지금 셀을 입력한 기준으로 왼쪽 위의 값을 출력합니다.

③ 트리거동작

함수는 보통 셀의 값이 변경되면 새로고침됩니다.

이걸 "자동 계산 모드"라고 하는데 서식을 변경할 때는 적용되지 않습니다.

그래서 서식을 변경해도 당장은 값이 변하지 않다가 셀 값이 바껴야 적용 됩니다.

4. "format"으로 반환되는 리스트

사용자 서식에서 사용할 수 있는 숫자 서식들을 반환해 값으로 보여줍니다.
